一、在防滲等環(huán)境保護(hù)項(xiàng)目中，根據(jù)設(shè)計(jì)方案，HDPE膜應(yīng)采用0.3mm—2.0mm厚的國(guó)標(biāo)膜，主要用于以下項(xiàng)目：

1、污水處理池防滲（造紙廠、化工廠、污水廠）

2、各類廢水存儲(chǔ)池防滲（養(yǎng)殖場(chǎng)廢水）

3、化工沉淀池、反應(yīng)池、堆浸池防滲、沼氣池。

4、有害液體收集池（含酸、含堿液體收集處理池）

5、電廠調(diào)節(jié)池防滲

6、垃圾填埋場(chǎng)滲濾液收集池防滲

7、造紙廠污水池防滲

二、土工膜施工要求如下：

1、 鋪設(shè)土工膜前應(yīng)對(duì)鋪設(shè)基地進(jìn)行全面檢查，鋪設(shè)基底應(yīng)堅(jiān)實(shí)、平整，垂直深度25mm內(nèi)不得有樹根、瓦礫、石子、混凝土顆粒、鋼筋頭、玻璃屑等有可能損傷防水板的雜物。壓實(shí)、平整地面留下的腳印和地面凹凸。另外，大于12mm的地面凸起也要鏟碎或壓實(shí)。

2、 土工膜鋪設(shè)于回填土?xí)r，其回填土的壓實(shí)度不應(yīng)小于95%。

3、 場(chǎng)地地基應(yīng)無滲水、淤泥、集水、有機(jī)物殘?jiān)陀锌赡茉斐森h(huán)境污染的有害物質(zhì)，基底拐角處應(yīng)圓滑，一般情況下，其圓弧半徑不應(yīng)小于500毫米。

三、 土工防滲膜施工技術(shù)要求。

1、 鋪設(shè)土工防滲膜前應(yīng)準(zhǔn)備相應(yīng)的焊接工具（或?qū)Ｓ肒S膠）。

防滲膜鋪設(shè)和焊接施工宜在溫度5℃以上，風(fēng)力4級(jí)一下并無雨、無雪天氣進(jìn)行。

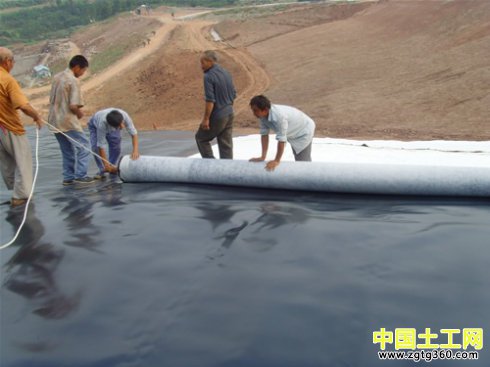

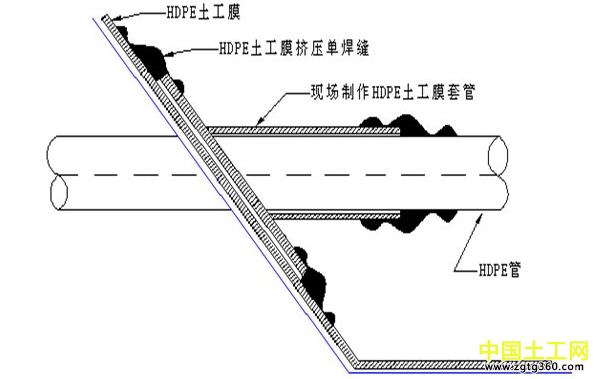

2、 土工膜施工工藝按以下順序進(jìn)行：檢查鋪設(shè)地面→土工膜鋪設(shè)→焊接縫→檢測(cè)。（如遇管道，應(yīng)根據(jù)管道情況穿過，需要割裂的地方，無法焊接的，用KS膠粘合。涂膠均勻壓實(shí)。）

3、 膜與膜之間接縫的搭接寬度不小于250px，通常應(yīng)使接縫排列方向平行于大坡度線，即沿坡度方向排列。

4、 土工膜在鋪設(shè)中，應(yīng)避免產(chǎn)生人為的折皺。鋪設(shè)時(shí)土工防滲膜，應(yīng)根據(jù)當(dāng)?shù)貧鉁刈兓群屯凉つさ男阅芤螅A(yù)留出溫度變化引起的伸縮變形量，另外根據(jù)現(xiàn)場(chǎng)地形和土工膜鋪設(shè)的情況應(yīng)預(yù)留防滲膜的伸縮量，以適應(yīng)地基不均勻沉降。

5、 土工膜鋪設(shè)后，應(yīng)盡量減少在土工膜上行走，搬運(yùn)工具等，凡能對(duì)土工膜造成傷害的物件，均不應(yīng)放在土工膜上或攜帶在土工膜上行走，以免對(duì)膜造成意外損傷。

6、 土工膜施工現(xiàn)場(chǎng)的所有人員都不能抽煙，不得穿帶鐵釘?shù)男蚋吒驳仔酵凉つど闲凶?，不允許從事有可能破壞土工膜的一切活動(dòng)。

7、 土工膜鋪設(shè)完畢，末覆蓋保護(hù)層前，應(yīng)在土工膜膜的邊角處每隔2-5m放1個(gè)20-40Kg重的沙袋，防止土工膜被風(fēng)刮起。

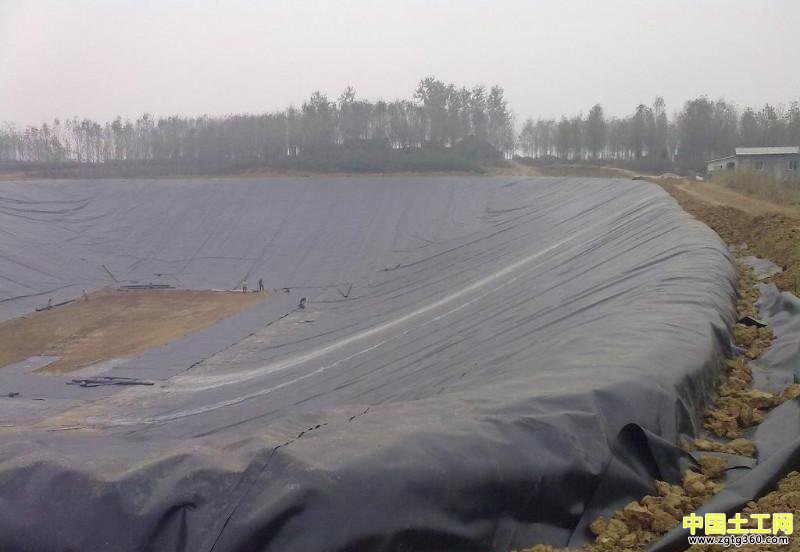

8、 土工膜膜應(yīng)自然松弛，與支持層貼實(shí)，不應(yīng)折皺，懸空。

9、 土工膜分段施工時(shí)，鋪設(shè)后應(yīng)及時(shí)完成上層覆蓋，裸露在空氣中的時(shí)間不應(yīng)超過30天

四、土工膜錨固須根據(jù)設(shè)計(jì)進(jìn)行施工，工程中地形較復(fù)雜的地HDPE膜的錨固

1、錨 固 的 方 法 很 多：有 溝 槽 錨 固、射 釘 錨 固、膨 脹 螺 栓 錨 固、預(yù) 埋件固定等。污水池通常采用預(yù)埋件或膨脹螺壓條固定。

2、壓條寬度不小于50px，厚度不得小于2mm，膨脹螺栓間距不

應(yīng)大于600mm，壓條明露處應(yīng)有防腐措施。

3、螺栓直徑不小于4mm，其間距不大于0.5mm，施工時(shí)，先用

備好的沙袋將擺好位置的膜臨時(shí)固定，防止大風(fēng)將HDPE膜吹動(dòng)移

位，然后再進(jìn)行膨脹螺栓錨固。

4、若池內(nèi)已埋好預(yù)埋件，則只需用擠出式焊接機(jī)將膜焊接到

HDPE預(yù)埋件上即可。

五、 土工膜焊接要求：

（1）土工膜焊縫搭接面不得有污垢、沙土、積水（包括露水）等影響焊接質(zhì)量的雜物存在，在焊接時(shí)應(yīng)清理干凈。

（2）每天焊接開始時(shí)（清晨及午休后），必須在現(xiàn)場(chǎng)先進(jìn)行試焊，合格后在進(jìn)行正式焊接。

（3）土工膜膜的焊接宜采用雙軌熱熔焊接機(jī)焊接，焊槍僅用在修復(fù)、覆蓋或熱熔焊機(jī)達(dá)不到的地方。

（4）施工時(shí)應(yīng)根據(jù)氣溫和材料性能，隨時(shí)調(diào)整和控制焊接機(jī)溫度、速度。

（5）焊縫處膜熔結(jié)為一個(gè)整體，不得出現(xiàn)虛焊、漏焊或超量焊，連接的兩層防水板必須搭接平展、舒緩。

（6）需要用KS膠粘合的地方，要清潔，涂膠均勻，壓實(shí)，以免造成漏孔，影響防滲效果。

相關(guān)文章猜你喜歡：

---

鋪設(shè)土工膜施工過程中這幾種方法必須要
HDPE土工膜施工過程中需要關(guān)注幾點(diǎn)
人工湖景觀湖防滲膜土工膜和土工膜施工
土工布廠家告訴你復(fù)合土工膜施工的的關(guān)
土工布廠家告訴你復(fù)合土工膜施工中要注
土工膜小課堂：多層鋪設(shè)HDPE土工膜施工過
復(fù)合土工膜施工過程中的技術(shù)要點(diǎn)
HDPE土工膜施工注意事項(xiàng)
決定防滲土工膜施工質(zhì)量的因素

---
